一、適用范圍

城市供水系統、電廠、工廠泵站的遠程監控及管理

智能電網配電計量系統

油井遠程監控系統

熱電廠遠程計量系統

氣象站數據遠程監測系統

溫度、濕度、糧情監測系統

河流水位閥門遠程測控系統

高壓開關遠程控制系統

戶外廣告屏遠程控制系統

氣象站數據遠程傳輸系統

水源井遠程測控系統

二、系統組成

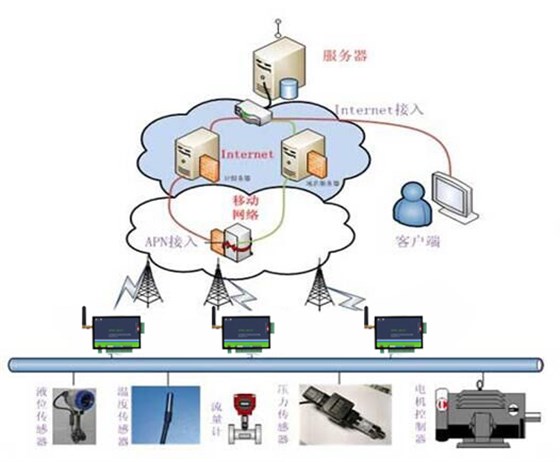

泵站遠程監控系統主要由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量(流量計等)設備組成。

三、系統功能

泵站管理人員可以在泵站監控中心遠程監測站內液體液位或進站壓力、泵組工作狀態、出站流量、出站壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現泵站無人值守。

四、硬件及軟件支持

A、硬件簡介(IoTBOX-4696GS)

1、寬電壓供電范圍：7V-30V，適合工業場合；

2、帶RS232、RS485，可以輕松配置可組建RS485網絡；

3、6路AD模擬量輸入(12位)，輸入電壓為0-3V，AD模擬量適合于采集各類傳感器信號；

4、6路繼電器輸出控制、9路光耦輸入輸出控制(輸入和輸出的位數自選)，可以用于輸入、輸出的場合，如電機的啟動等；

5、傳輸支持多種協議，我公司自定協議和Modbus協議(ASCII、RTU、Modbus TCP)完美支持，Modbus協議完美支持組態；

6、數據傳輸采用GSM模塊可實現功能：

a) GPRS斷線自動重連；

b) 根據需要最多可同時連接6個中心服務器；

c)支持固定IP、域名解析和APN專網的尋址方式；

d)支持TCP、UDP、PPP、ICMP、DNS、FTP等協議；

e)減少布線的成本和施工的麻煩；

f)支持短信數據傳輸、短信參數配置功能；

g)支持電話和短信喚醒功能；

7、支持專用軟件進行本地和遠程參數配置及維護；

8、支持本地和遠程固件升級；

B、軟件功能

遠程監測泵站水位或進站壓力、出站流量、出站壓力。

遠程監測泵組的工作狀態、電流、電壓、保護狀態、工作模式。

遠程切換水泵的控制模式，遠程控制泵組的啟動和停止。

支持各種監測信息、控制信息、報警信息、操作信息的存儲和歷史記錄查詢。

生成各種數據報表及數據曲線。
