1.遵循標準

GB/T 18487.1-2001《電動車輛傳導充電系統 一般要求》

GB/T 18487.2-2001《電動車輛傳導充電系統 電動車輛與交流/直流電源的連接要求》

GB/T 18487.3-2001《電動車輛傳導充電系統 電動車輛與交流/直流充電機(站)》

GB/T 19596-2004《電動汽車術語》

GB/T 20234-2006《電動汽車傳導充電用插頭、插座、車輛耦合器和車輛插孔通用要求》

QC/T 743-2006《電動汽車用鋰離子蓄電池》

YD/T 1436-2006《室外型通信電源系統》

GB/T 17215.211-2006《交流電測量設備通用要求、試驗和試驗條件》

GB/T 17215.322-2008《靜止式有功電能表 0.2S 級和 0.5S 級》

DL/T448-2000《電能計量裝置技術管理規程》

DL/T 620-1997《交流電氣裝置的過電壓保護和絕緣配合》

DL/T 621-1997《交流電氣裝置的接地》

JB/T 5777.4-2000《電力系統直流電源設備通用技術條件及安全要求》

2.應用范圍

XXX系列交流充電樁適用于為具有車載充電機的電動汽車提供交流電能。

XXX系列交流充電樁可很方便地安裝于各種公共、單位內部及小區內部停車場內，同時也可安裝在各種大、中、小型電動汽車充電站中。它采用自助方式操作，適用于無人管理的各種停車場，用戶可自主完成充電、付費等操作。

3.技術參數

(1)環境條件

工作環境溫度：-20℃～+50℃;

相對濕度：5%～95%;

海拔高度：≤2000m;

特殊地區使用時，需根據當?shù)丨h(huán)境條件在訂貨時說明。

(2)電源

單相 220V;

電壓波動范圍：?jiǎn)蜗?20V±10%;

頻率：50 Hz ±1Hz。

(3)輸出

每個充電接口：

輸出電壓：?jiǎn)蜗?20V±10% ;輸出最大電流：32A。

(4)IP 防護等級

IP54。

(5)平均故障間隔時間(MTBF)

MTBF不小于 8760h。

4.產品功能

(1)充電接口：提供一路交流充電接口;充電接口均配有防護蓋板。

(2)充電樁采用2.0級多功能電度表，精確計量充電汽車所充電量，電度表具有2路485通訊功能，其中一路485通訊口與充電樁控制模塊實時通訊，將電量在人機界面上顯示并可以上傳至后臺監控，另外一路485通訊口直接上傳至電量采集器(電量管理機)，方便供電公司的計量管理。

(3)配置簡潔、友好的人機操作界面，實現人機交互和現場控制功能：在交流充電樁上可實現刷卡啟動、停止功能;具備運行狀態、故障狀態顯示。

(4)能夠判斷充電接頭是否已正確連接。當正確連接后，充電接口才能夠輸出電源，當充電接頭異常斷開時，交流充電樁能立刻停止輸出，以保證人身安全。

(5)具備遠程通信功能。可利用CAN網集中管理，對充電樁數據進行集中后進行監控和數據遠傳;也可選擇GPRS方式進行遠程無線通信。

(6)充電樁具有輸出過壓、欠壓、過負荷保護功能。當充電電壓超過過壓保護定值或低于欠壓保護定值，充電樁停止充電，以保護充電設備。當充電電流超過負荷電流定值，延時發出告警信號并自動切斷充電電源。

(6)充電樁具有短路、漏電保護功能。保護范圍從充電樁進線到充電輸出回路。

5.產品特點

XXX系列交流充電樁具有安全穩定、系統集成、簡潔易用、占地面積小、安裝方便等特點。

(1)安全穩定：XXX系列交流充電樁提供可靠的電氣安全防護功能，可防盜、防塵、防水，運行穩定，可保證長期可靠運行。防護等級滿足室外IP54級;

(2)系統集成：將整個充電樁所需的功能，如充電，人機操作、安全保護、計量計費等功能進行了高度集成，且系統簡單，易于理解，運行穩定可靠。

(3)簡潔易用：人機界面友好，簡潔明了，可方便進行操作。

(4)占地面積小、安裝方便：整個充電樁所占用的平面面積和空間體積均十分合理，提高空間利用率，便于在用地緊張的地段進行安裝應用。

(5)通信接口：提供多組通信接口，如CAN網、GPRS等，可用于與充電樁數據集中器、監控后臺等通信終端進行可靠通信。

(6)計量計費：內嵌電表和計費系統，提供準確的計量和計費功能。

(7)具備完善的三防(防潮濕，防霉變，防鹽霧)保護和防銹保護

樁內印刷線路板、接插件等電路均進行防潮濕、防霉變、防鹽霧處理，保證充電樁能在室外潮濕、含鹽霧的環境下正常運行。充電樁外殼和暴露在外的鐵質支架、零件采取雙層防銹措施，非鐵質的金屬外殼也具有防氧化保護膜或進行防氧化處理。

6使用說明

6.1充電樁狀態檢查

查看充電樁是否提示暫停服務或者有告警提示，一切正?？蓪⒊潆婋娎|可靠連接。

6.2人機界面操作流程

(1)歡迎頁面

① 插入IC卡片，將進入IC卡狀態頁面。

② 如果IC卡片已經在其它充電樁上啟動充電，界面上將提示“該IC卡已被使用”。

③ 點擊屏幕右下角，將出現設置系統時間對話框，初始密碼123987。

④ 如有疑問，請點擊【操作指南】。

(2)IC卡狀態頁面

充電電纜未連接，則提示“請連接充電電纜”。連接后，顯示【即時充滿】和【其它方式】按鈕。如下圖顯示。點擊【即時充滿】按鈕進入頁面3，充電樁將對汽車立即充電，這是一種快速充電的方式。如果需要其它的充電方式，請點擊【其它方式】，進入頁面4。

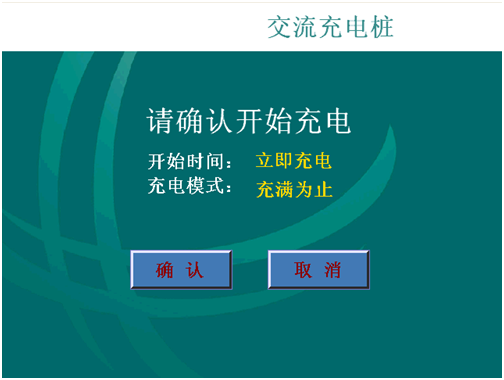

選擇【即時充滿】后，提示確認充電頁面。點擊【確認】后，將鎖住充電電纜鎖扣，立即開始充電。點擊【取消】，回到上一個頁面，重新選擇充電方式。

(4)充電模式選擇頁面

選擇充電方式頁面。系統目前提供充滿為止、按時間充、按金額充和按電量充的四種充電方式。用戶可以根據自己的實際需要和情況進行有選擇性的充電。 點擊【返回】，則進入頁面3。

(5) 充電時間設置頁面

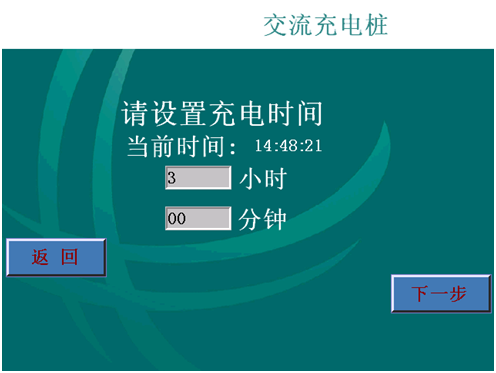

方式“按時間充”的設置頁面，設置有效的時間后，點擊【下一步】按鈕，進入頁面8。 點擊【返回】，進入頁面4。

(6) 充電金額設置頁面

方式“按金額充”的設置頁面，設置有效的金額后，點擊【下一步】按鈕，進入頁面8。 點擊【返回】，進入頁面4。

(7)充電電量設置頁面

方式“按電量充”的設置頁面，設置有效的電量后，點擊【下一步】按鈕，進入頁面8。 點擊【返回】，進入頁面4。

(8)選擇啟動時間頁面

充電啟動時間選擇頁面。點擊【立即啟動】將對前面的充電方式進行立即充電。點擊【定時啟動】按鈕，將設置預約充電的啟動時間。 點擊【返回】，則進入頁面4。

(9)定時啟動頁面

設置定時啟動的預約時間。設置有效的時間后，點擊【下一步】，進入確認頁面10。 點擊【返回】，則進入頁面8。

(10)確認充電頁面

點擊【確認】按鈕后，將按照屏幕顯示的充電方式進行充電。點擊【取消】，進入頁面2，重新設置充電方式。

(11)充電開始，提示取卡頁面

顯示：“充電開始，請取卡離開!”

(12)正在充電中頁面

顯示：“正在充電過程中，操作請插卡”

如果充電完畢，則顯示“充電已結束，操作請插卡”。如果在充電過程中，插入其他卡片，系統將顯示提示“非有效卡”。

(13)結算頁面

在充電過程中，如果插入啟動充電的卡片，則進入此頁面。

顯示：原充電方式，已充xx度，已充金額xx元。

點擊【中止充電】按鈕，結束充電，進入確認中止頁面14。

(14)確認中止頁面

點擊【確認】按鈕，中止充電，并進行結算。點擊【取消】，回到上一個頁面。

(15)終止結算頁面

顯示：“本次充電過程已結束”“本次充電xx度”、“金額xx元”

按鍵：【打印憑條】、【不打印】

(16)提示拔掉電纜頁面

顯示：“充電已結束，請取回IC卡，并拔出充電電纜!”。

充電過程已結束，按照屏幕操作后，系統重新進入歡迎頁面，等待下一次的充電過程。
